إبراز
غشاء دائرة FPC مزدوج الجانبين
,مفتاح غشاء الطباعة المرن
,مفاتيح دوائر FPC المطبوعة
-
رقم الموديلHC-FPC-002
-
وضع الجمعلوحة مرنة لاصقة
-
لاصق موصلمعجون فضي موصل
-
مثبطات اللهبغ.ب
-
تكنولوجيا المعالجةاحباط كهربائيا
-
المواد الأساسيةالألومنيوم
-
مواد العزلالراتنج العضوي
-
متوسط السمك1.1-0. أكون
-
نوع رقائق النحاسكهربائيا و توالت
-
سمك رقائق النحاس1 أونصة، 1/2 أونصة، 1/3 أونصة
-
سمك فيلم الركيزة1 مل، 1/2 مل
-
غطاء سمك الفيلم1 مل، 1/2 مل
-
سمك تصلب3مل إلى 9مل
-
القدرة الإنتاجية100،000pcs/شهر
-
رمز النظام المنسق8536500000
-
الحد الأدنى لكمية100
دوائر FPC المطبوعة المرنة ذات الجانبين المزدوجة
دائرة FPC مطبوعة بغشاء طباعة مرن على الوجهين
توفر لوحات الدوائر المطبوعة المرنة (FPC) على الوجهين مرونة وموثوقية استثنائية للتطبيقات الإلكترونية المتقدمة التي تتطلب حلولاً مدمجة وخفيفة الوزن.
الميزات والفوائد الرئيسية
- مرونة استثنائية:يمكن ثنيها وطيها وتشويهها بحرية باستخدام نصف قطر ملف صغير وحركة على طول المحاور X وY وZ
- تصميم موفر للمساحة:يعمل البناء الخفيف والرفيع (متوسط السُمك 1.1-0.1 مم) على زيادة استخدام مساحات الأدوات الضيقة
- البناء خفيف الوزن:مُحسّن للحمل الحالي بدلاً من القوة الميكانيكية، مما يؤدي إلى الحد الأدنى من الوزن
- قدرة الختم متفوقة:مصممة لأداء ختم منخفض الشد في البيئات المعاكسة
- نقل إشارة مستقرة:تضمن أنماط الأسلاك ومسافات الموصلات المصممة بحرية ثبات معلمات RLC
- تجميع سهل:خصائص طرفية ممتازة لتطبيقات اللحام والإدخال والتثبيت واللصق
- العزل المعزز:توفر مواد مثل البوليميد والبوليستر خصائص عزل فائقة
تكوين المواد
الركيزة رقائق النحاس:
- رقائق النحاس: النحاس الإلكتروليتي والنحاس المدرفل (السمك الشائع: 1 أونصة، 1/2 أونصة، 1/3 أونصة)
- فيلم الركيزة: سمك مشترك 1 مل و 1/2 مل
- لاصق: سمك مخصص لمتطلبات العملاء
حماية فيلم الغلاف:
- طبقة الغلاف: عزل السطح (السمك الشائع: 1 مل و1/2 مل)
- لاصق: سمك مخصص لمتطلبات العملاء
- يمنع تراكم المواد اللاصقة والمواد الغريبة قبل الضغط
المصلب (فيلم PI المصلب):
- يعزز القوة الميكانيكية للتركيب على السطح
- سمك المشتركة: 3mil إلى 9mil
- لاصق: سمك مخصص لمتطلبات العملاء
التدريع EMI:يعمل فيلم التدريع الكهرومغناطيسي على حماية خطوط لوحات الدوائر من التداخل الخارجي في البيئات الكهرومغناطيسية العالية.
المزايا التنافسية
- وقت تجميع أقصر:تكوين الخط الكامل يلغي عمل توصيل أسلاك PCB الإضافية
- الحجم الصغير:يعمل ثنائي الفينيل متعدد الكلور ذو الحجم الصغير على تقليل أبعاد المنتج بشكل فعال
- خفيفة الوزن:أخف بشكل ملحوظ من مركبات ثنائي الفينيل متعدد الكلور الصلبة التقليدية
- ملف تعريف رفيع:أرق من لوحات PCB الصلبة، مما يحسن المرونة وقدرات التجميع ثلاثية الأبعاد
- التسليم السريع
- خدمات متميزة
- تخصيص OEM/ODM متاح

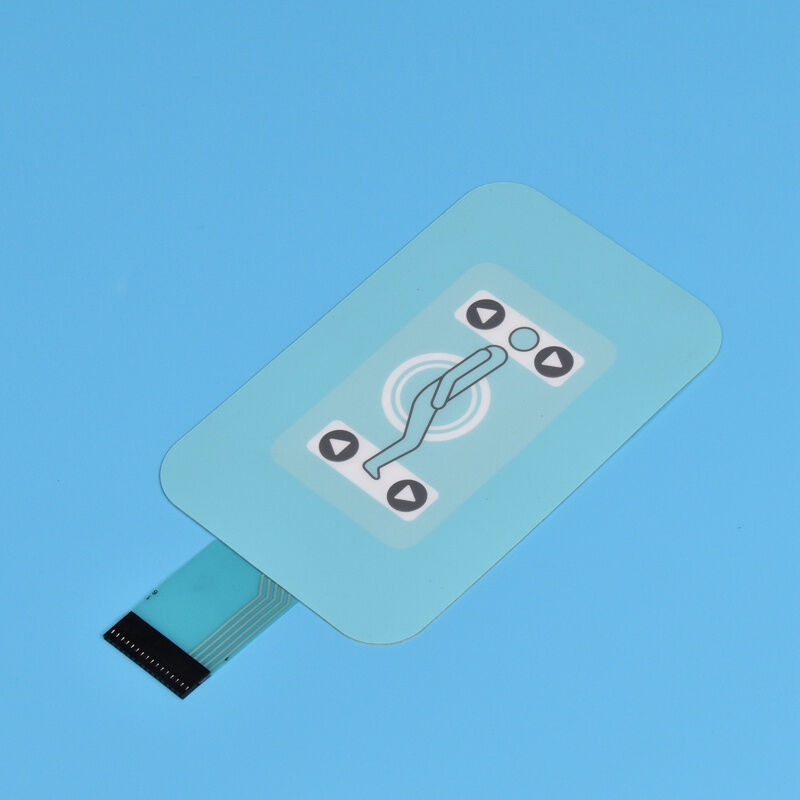

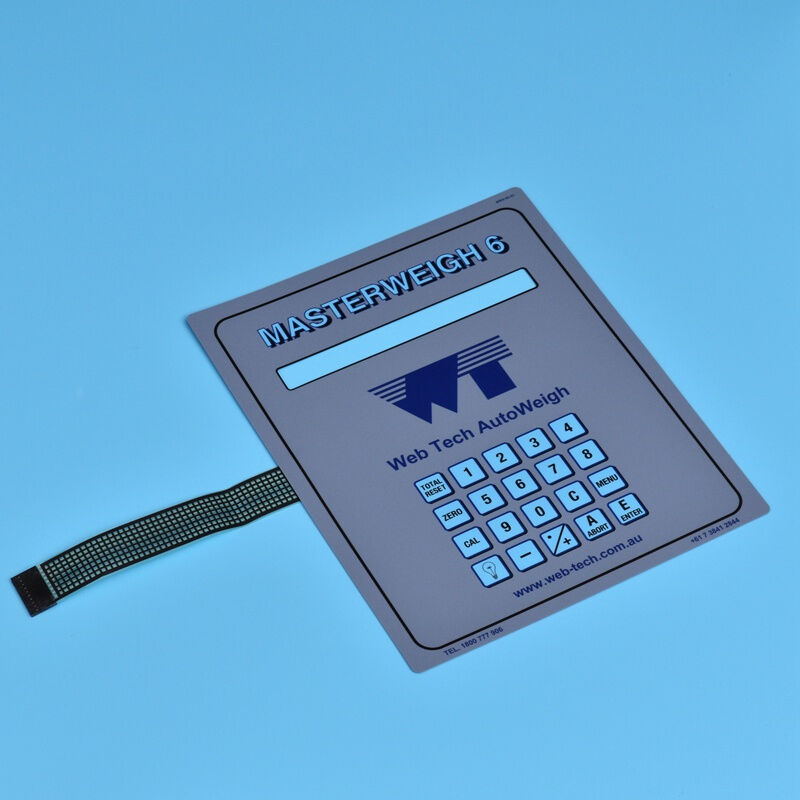

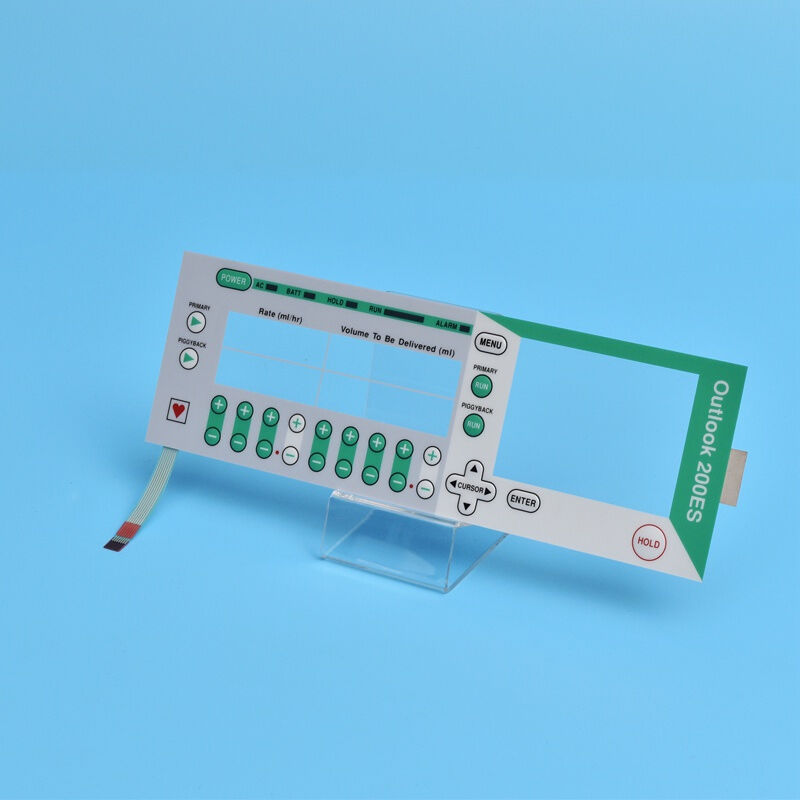

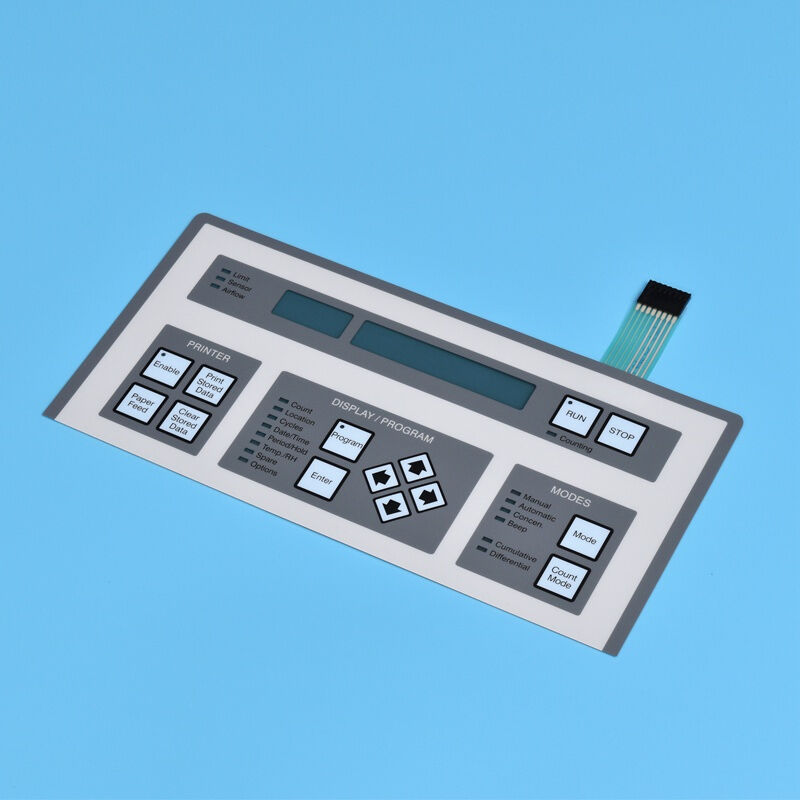

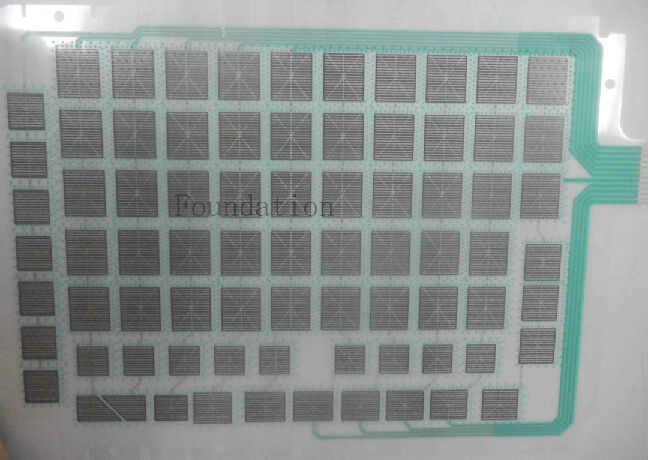

صور التطبيق
