إبراز
لوحة تحكم مفاتيح الغشاء المرنة
,لوحة تحكم لوحة الدوائر FPC
,لوحة تحويل الطباعة المرنة
-
رقم الموديلHC-FPC-022
-
وضع الجمعلوحة مرنة لاصقة
-
لاصق موصلمعجون فضي موصل
-
مثبطات اللهبV2
-
تكنولوجيا المعالجةاحباط كهربائيا
-
المواد الأساسيةنحاس
-
مواد العزلالراتنج العضوي
-
الحد الأقصى للجهد50 فولت تيار مستمر
-
الحد الأقصى الحالي100mA
-
مقاومة الاتصال0.5-10Ω
-
مقاومة العزل≥100MΩ
-
تحمل عازلة250VRMS
-
قوة التشغيل57 إلى 397 جم
-
تبديل السكتة الدماغية0.1 إلى 1.5 ملم
-
درجة حرارة التشغيل-20 إلى 80 درجة مئوية
-
الحد الأدنى لكمية100
طباعة مرنة مع لوحة دائرة لوحة مفاتيح التحكم FPC
لوحة مفاتيح الطباعة المرنة FPC لوحة دوائر التحكم بلوحة المفاتيح
لوحة مفاتيح تحكم في الدوائر المطبوعة مرنة عالية الأداء مصممة للتشغيل الموثوق به في التطبيقات الصناعية.
الميزات الرئيسية
- مادة التراكب: البوليستر (PET) من AUTOTYPE أو البولي كربونات (PC) من LEXAN
- اللاصق الخلفي: 3M 467MP، 3M 468MP، وما يعادلها من الخيارات
- مطابقة اللون: نظام مطابقة الألوان Pantone و RAL
- تصميم مخصص للذيل والدبوس والدائرة وفقًا لمتطلبات العملاء
- متوفر بقبة معدنية أو تكوينات قبة بولي
المواصفات الكهربائية
- الحد الأقصى لتصنيف الدائرة: 50 فولت تيار مستمر، 100 مللي أمبير، 500 مللي واط
- مقاومة التلامس: 0.5-10Ω (تختلف بناءً على طول التتبع والمواد)
- مقاومة العزل: ≥100MΩ عند 100V
- تحمل العزل الكهربائي: 250 VRms (50 إلى 60 هرتز / دقيقة)
- ارتداد العقد: ≥10 مللي ثانية
المواصفات الميكانيكية
- قوة التشغيل: النوع المسطح = 57 إلى 284 جم (2 إلى 10 أونصة)، النوع اللمسي = 170 إلى 397 جم (6 إلى 14 أونصة)
- شوط التبديل: النوع المسطح = 0.1 إلى 0.5 مم، النوع اللمسي = 0.6 إلى 1.5 مم
المواصفات البيئية
- درجة حرارة التشغيل: قبة مسطحة/معدنية: -20 درجة مئوية إلى 80 درجة مئوية، قبة بولي: -20 درجة مئوية إلى 55 درجة مئوية
- درجة حرارة التخزين: قبة مسطحة/معدنية: -40 درجة مئوية إلى 80 درجة مئوية، قبة بولي: -40 درجة مئوية إلى 60 درجة مئوية
- رطوبة التشغيل: 90% عند 40 درجة مئوية لمدة 240 ساعة
- الاهتزاز: 20GS كحد أقصى (10 إلى 200 هرتز، MIL-STD-202، M204، الحالة B)
المواصفات الفنية
| مقاومة سلك الرصاص | <1Ω/سم | حياة | > 1 مليون مرة |
| التصنيف الحالي | 25-100 مللي أمبير، 0 ~ 30 فولت تيار مستمر | درجة حرارة التشغيل | -104 درجة فهرنهايت ~ 158 درجة فهرنهايت |
| الجهد المقنن | <50 فولت، تيار مستمر | رطوبة التشغيل | عند 104 درجة فهرنهايت، <98% رطوبة نسبية |
| مقاومة العزل | <100 ميجا أوم، 250 فولت تيار مستمر | قبة وقت الربيع | <5 مللي ثانية |
| تبديل السفر | نوع مسطح 0.05-0.3 مم نوع اللمس: 0.3-1.5 ملم |
تحمل جهد المادة الأساسية | 1500 فولت تيار مستمر |
| مرونة الذيل | أي زاوية ضمن 180 درجة | ||

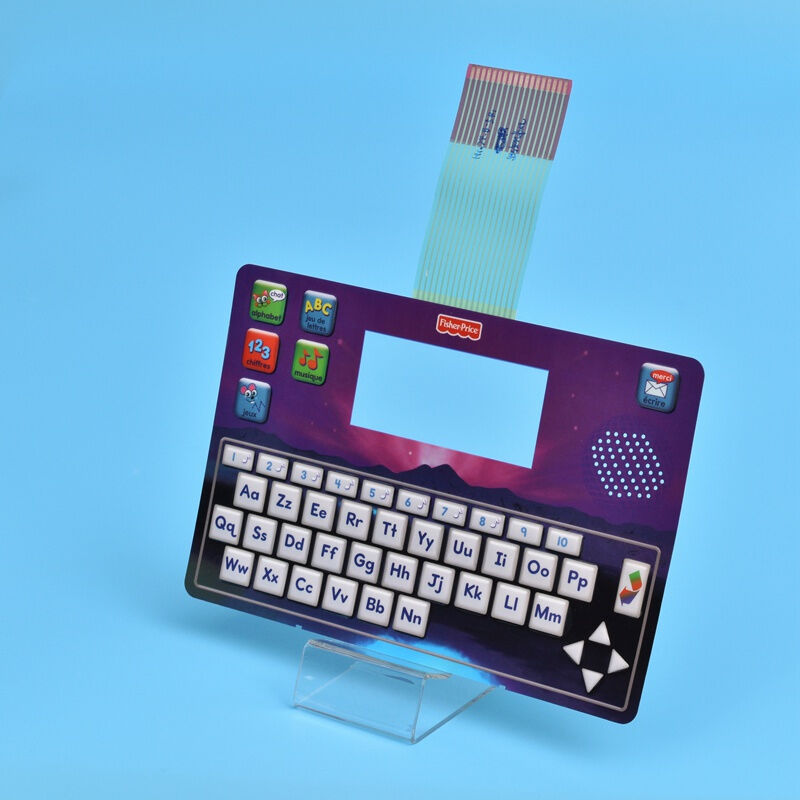

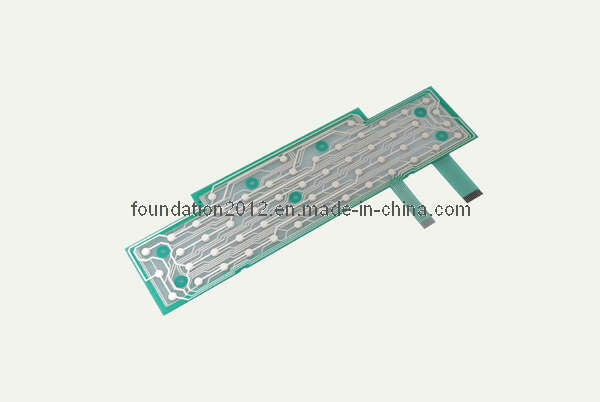

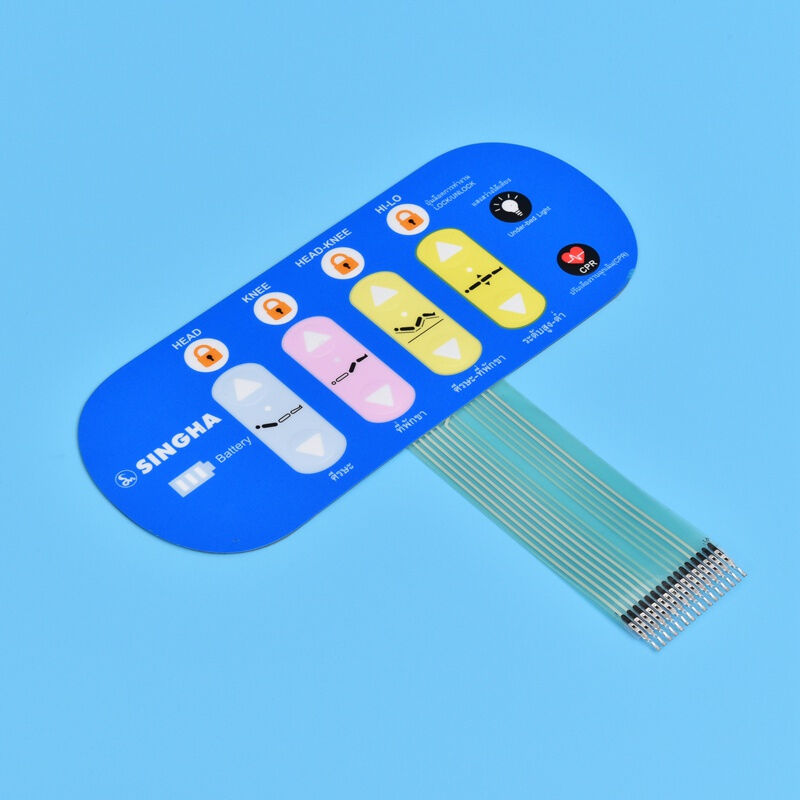

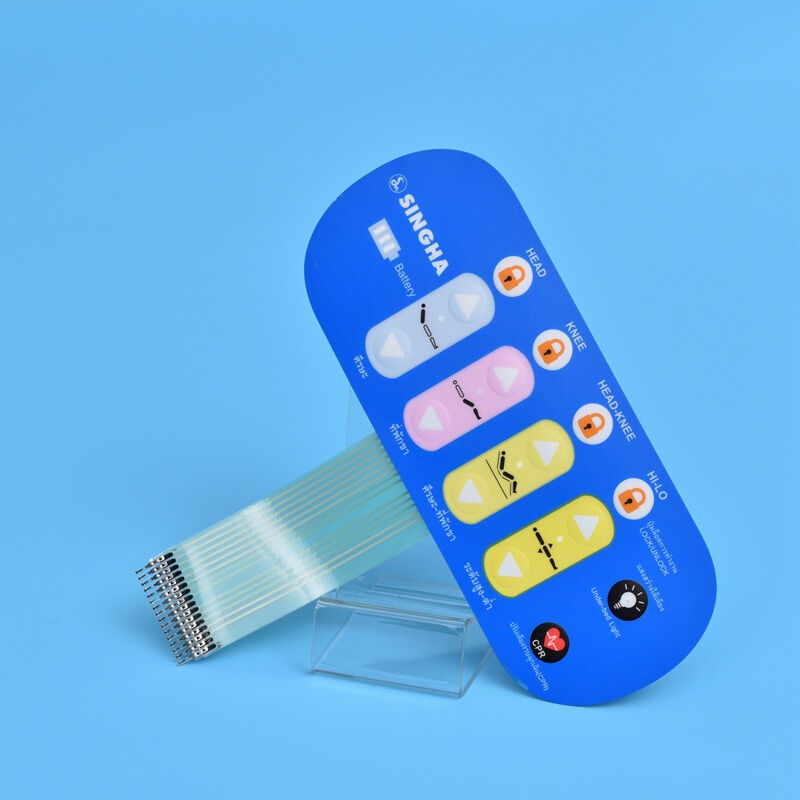

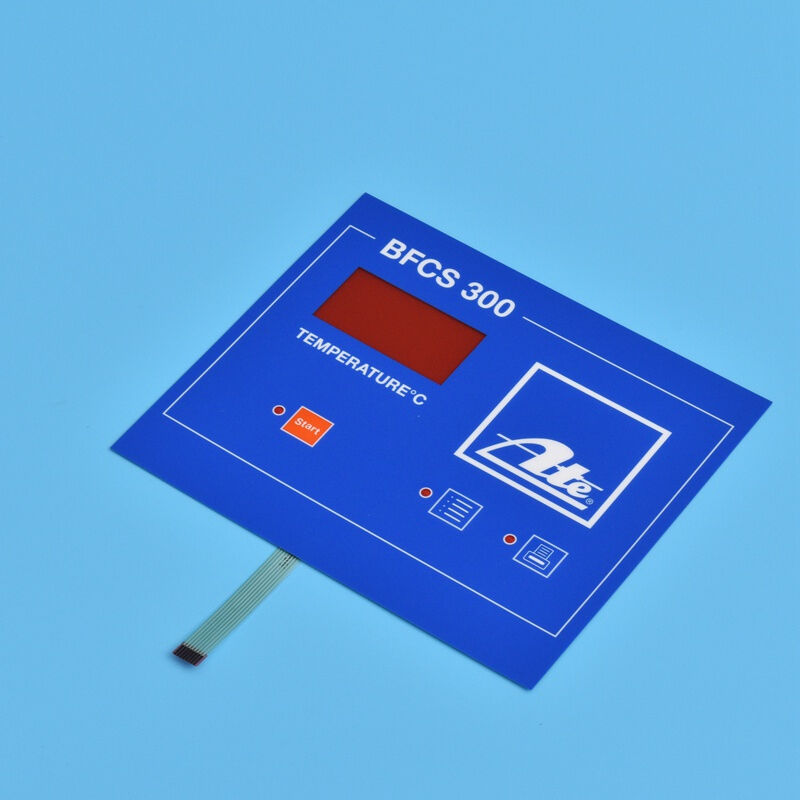

صور المنتج
