إبراز
PCBات مرنة جامدة متعددة الطبقات
,لوحة دوائر مطبوعة كهربائية
,PCB المفتاح المرن
-
رقم الموديلHC-FPC-016
-
وضع الجمعلوحة مرنة لاصقة
-
لاصق موصلمعجون فضي موصل
-
مثبطات اللهبغ.ب
-
تكنولوجيا المعالجةاحباط كهربائيا
-
المواد الأساسيةنحاس
-
مواد العزلالراتنج العضوي
-
مقاومة الأسلاك≥ 1 أوم/سم
-
التقييم الحالي25-100 مللي أمبير، 0-30 فولت تيار مستمر
-
جهد العمل≥ 50 فولت تيار مستمر
-
جهد العزل≥ 100 متر أوم 250 فولت تيار مستمر
-
الحياة العملية≥ مليون مرة
-
درجة حرارة العمل-40 درجة مئوية إلى 70 درجة مئوية
-
رطوبة العمل40 درجة مئوية ≥ 98% رطوبة نسبية
-
ضغط المواد الأساسية1500V العاصمة
-
الحد الأدنى لكمية100
لوحة دوائر PCB المرنة المطبوعة الكهربائية المتعددة الطبقات الصلبة
لوحة دوائر PCB مرنة مطبوعة بالكهرباء ومتعددة الطبقات
نحن متخصصون في تصنيع مفاتيح الأغشية الشاملة بأنظمة متكاملة وفرق فنية مستقرة، مما يوفر حلول خدمة شاملة متكاملة.
بناء المنتج والمواد

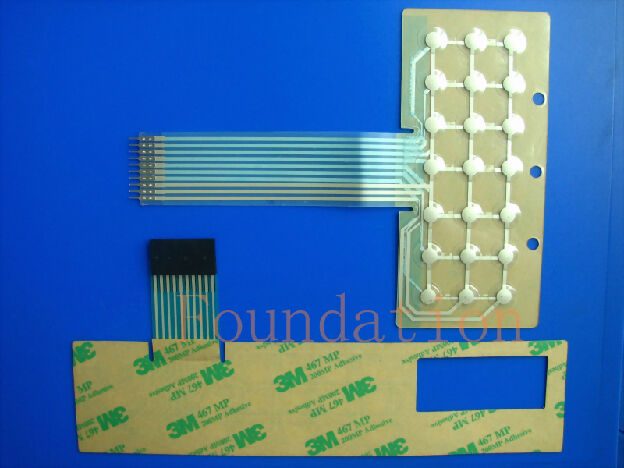

تكوين الطبقة
- تراكب
- تراكب لاصق
- التجنيب القبة
- قبة معدنية
- لاصق فاصل
- حلبة
- لاصق خلفي (قابل للتخصيص)
مواصفات المواد
- المادة الأساسية: PET/PC
- مادة التراكب: البوليستر (PET) من AUTOTYPE أو البولي كربونات (PC) من LEXAN
- اللاصق الخلفي: 3M 467MP، 3M 468MP، أو حسب الطلب
- مطابقة الألوان: نظام مطابقة الألوان Pantone و RAL
- تخطيط الذيل والدبوس والدوائر: مخصص وفقًا لمتطلبات العملاء
- نوع المفتاح: خيارات القبة المعدنية أو القبة المتعددة
المواصفات الفنية
الخصائص الكهربائية
| مقاومة الأسلاك | ≥ 1 أوم/سم |
| الحد الأقصى لتقييم الدائرة | 50 فولت تيار مستمر، 100 مللي أمبير، 500 مللي واط |
| اتصل بالمقاومة | 0.5-10Ω (يختلف حسب طول التتبع والمادة) |
| مقاومة العزل | ≥ 100MΩ عند 100V |
| تحمل عازلة | 250 فولت/دقيقة (50 إلى 60 هرتز/دقيقة) |
| الاتصال ترتد | ≥ 10 مللي ثانية |
الخواص الميكانيكية
| قوة التشغيل | النوع المسطح: 57-284 جم (2-10 أونصة)، النوع اللمسي: 170-397 جم (6-14 أونصة) |
| تبديل السكتة الدماغية | النوع المسطح: 0.1-0.5 ملم، النوع اللمسي: 0.6-1.5 ملم |
| حياة | > 1 مليون دورة |
| قبة سبرينجباك الوقت | <5 مللي ثانية |
| مرونة الذيل | أي زاوية ضمن 180 درجة |
المواصفات البيئية
| درجة حرارة التشغيل | قبة مسطحة/معدنية: -20 درجة مئوية إلى 80 درجة مئوية، قبة متعددة: -20 درجة مئوية إلى 55 درجة مئوية |
| درجة حرارة التخزين | قبة مسطحة/معدنية: -40 درجة مئوية إلى 80 درجة مئوية، قبة متعددة: -40 درجة مئوية إلى 60 درجة مئوية |
| رطوبة التشغيل | 90% عند 40 درجة مئوية لمدة 240 ساعة |
| مقاومة الاهتزاز | 20GS كحد أقصى (10 إلى 200 هرتز، MIL-STD-202، M204، الحالة B) |
| تحمل الجهد الأساسي للمواد | 1500 فولت تيار مستمر |
قدرات الإنتاج
قسم طباعة الشاشة
نفق وفرن الأشعة تحت الحمراء
اختبار السماكة
ماكينات القطع بالليزر
قسم اللكم
زخرف القسم الرئيسي
خطوط التجميع
الاختبار الكهربائي
قسم OQC
اختبار الجانب البصري
قسم طلاء PU
ميزات المنتج
- تبديل الغشاء مع النوافذ
- لمس مفاتيح الشعور مع النقش
- طباعة الشاشة الحريرية
- تشطيب خارجي مثالي
- أكثر من مليون دورة حياة
- بناء عالي الجودة
التطبيقات
المعدات الطبية
جهاز الاتصالات
أنظمة الهاتف
الأجهزة المنزلية
أنظمة الأمن
الضوابط الصناعية
المصطلحات التجارية
| الحد الأدنى لكمية الطلب | 50 قطعة |
| شروط الدفع | تي / تي أو خطاب الاعتماد |
| تهمة العفن | 100% مقدما |
| وقت العينة | 9-10 أيام بعد الموافقة على الرسم |
| مهلة الإنتاج | 15-22 يوما بعد موافقة العينة |
معلومات الشركة
| مكان المنشأ | دونغ قوان، الصين |
| اسم العلامة التجارية | مؤسسة |
| رقم الموديل | HC-MS-002 |
| شهادة | ISO9001:2008، إس جي إس، بنفايات |
مميزات الشركة
- فريق إداري ذو خبرة وخبرة ميدانية واسعة
- الموظفين الفنيين والعمال المهرة
- قدرات قوية في مجال البحث والتطوير
- أوقات التسليم السريع
- أسعار تنافسية
- مصنعين متاحين للطلبات الكبيرة
- فريق مبيعات خبير وخدمة عملاء ممتازة
صور المنتج
